半导体可靠性测试实验室污水成分复杂创新方案

一、可靠性测试实验室测试项目（高低温、湿热、老化等）与污水来源
半导体可靠性测试实验室是评估芯片在不同环境条件下长期稳定工作能力的关键场所，主要开展高低温循环测试、湿热老化测试、盐雾腐蚀测试、振动冲击测试、寿命老化测试等项目。这些测试项目在模拟芯片实际工作环境的同时，也会产生大量成分复杂的污水，污水来源主要包括以下几个方面：
在高低温循环测试与湿热老化测试中，为模拟极端温度与湿度环境，测试箱内需使用冷却介质（如乙二醇水溶液）与加湿用水，长期使用后，冷却介质会因泄漏或更换进入污水系统，同时，芯片在高温高湿环境下会发生老化降解，产生金属离子（如铜、铝离子）与有机降解产物（如小分子烃类、酯类），随清洗污水排出；盐雾腐蚀测试中，需使用氯化钠溶液（浓度 5% - 10%）模拟海洋性腐蚀环境，测试后的盐雾冷凝水与清洗盐雾箱的污水富含氯离子（Cl⁻），浓度可达 5000 - 15000mg/L，同时，芯片在盐雾环境下会发生腐蚀，产生金属氧化物（如氧化铁、氧化铝），进入污水系统；寿命老化测试中，芯片长期处于高温高压工作状态，会加速内部材料的老化与分解，产生有机污染物（如酚类、醛类）与微量重金属离子（如铅、汞），这些物质随设备冷却污水与清洗污水排出；此外，实验室在测试前后对芯片与测试设备的清洗过程中，会使用含表面活性剂的清洗液，产生含表面活性剂的污水，进一步增加了污水成分的复杂性。
以浙江省某半导体可靠性测试实验室为例，该实验室日均开展 8 - 12 批次可靠性测试项目，单次测试产生的污水量约 0.5 - 3m³，日均总排放量约 8 - 20m³。由于测试项目的多样性，污水成分呈现 “高盐、高有机物、含油、多金属” 的复杂特征，且水质水量波动极大，例如开展盐雾腐蚀测试时，污水中氯离子浓度骤升；开展湿热老化测试时，污水中有机物与金属离子浓度显著增加，这对污水处理设备的抗冲击能力与综合处理能力提出了极高要求。

二、污水主要成分细分
（一）老化产物：半导体材料老化分解有机物、金属离子溶出物
芯片在高低温循环、湿热老化、寿命老化等测试过程中，内部的半导体材料（如硅基材料、化合物半导体材料）、封装材料（如环氧塑封料、有机硅胶）与金属线路（如铜、铝、金线路）会发生老化分解与溶出，产生大量老化产物。其中，有机老化产物主要包括小分子烃类（如甲烷、乙烷）、酯类化合物（如邻苯二甲酸酯）、酚类化合物（如双酚 A）、醛类化合物（如甲醛、乙醛）等，这些物质的 COD 值可达 1000 - 3000mg/L，且部分物质（如双酚 A）具有内分泌干扰作用，对生态环境危害极大；金属离子溶出物主要包括铜离子（Cu²⁺）、铝离子（Al³⁺）、铁离子（Fe³⁺）、铅离子（Pb²⁺）等，浓度约 10 - 50mg/L，其中铅离子的国家排放标准要求低于 0.1mg/L，处理难度极高。此外，老化产物中还含有少量纳米级颗粒（如老化分解产生的硅纳米颗粒），粒径约 10 - 100nm，易形成胶体体系，难以通过常规过滤工艺去除。
（二）测试介质：硅油、润滑油残留、腐蚀测试液（盐雾、酸碱雾冷凝水）
在高低温测试与振动冲击测试中，测试设备（如高低温箱、振动台）需使用硅油作为导热介质与减震介质，长期使用后，硅油会因设备磨损或密封不良泄漏进入污水系统，导致污水中含有硅油成分，浓度约 50 - 200mg/L。硅油具有化学性质稳定、难降解、密度小的特点，在水中易形成油膜，不仅影响后续处理工艺的效率（如阻碍氧气传递，抑制生物处理），还会造成水体污染，影响水生生物的生存。同时，测试设备的传动部件需使用润滑油（如矿物油、合成润滑油），润滑油泄漏后也会进入污水，进一步增加污水中的含油量。
在盐雾腐蚀测试与酸碱腐蚀测试中，测试产生的盐雾（氯化钠溶液雾）与酸碱雾（如盐酸雾、氢氧化钠雾）会冷凝形成冷凝水，这些冷凝水与清洗测试箱的污水混合后，形成高浓度的腐蚀测试液污水。其中，盐雾冷凝水的氯离子浓度可达 5000 - 15000mg/L，pH 值约 6 - 7；盐酸雾冷凝水的氢离子浓度（H⁺）可达 0.1 - 1mol/L，pH 值低至 1 - 2；氢氧化钠雾冷凝水的氢氧根离子（OH⁻）浓度可达 0.01 - 0.1mol/L，pH 值高达 12 - 13。高浓度的盐类与酸碱物质不仅会腐蚀污水处理设备，还会破坏生物处理工艺的微生物生存环境，导致处理效率大幅下降。
（三）清洁污水：含表面活性剂的清洗废水
实验室在测试前后需对芯片、测试夹具与测试设备进行清洁，以去除表面的污染物与残留测试介质，清洁过程中会使用含表面活性剂的清洗液（如十二烷基苯磺酸钠、脂肪醇聚氧乙烯醚），产生大量含表面活性剂的清洗废水。这类污水中表面活性剂的浓度约 100 - 500mg/L，具有良好的乳化性与起泡性，在水中易形成稳定的乳液，使污水中的油类、固体颗粒等污染物难以分离。同时，表面活性剂会降低水的表面张力，影响后续混凝沉淀工艺的效果，导致絮体形成细小、松散，沉降速度慢；此外，部分表面活性剂（如十二烷基苯磺酸钠）具有一定的生物毒性，会抑制微生物的活性，降低生物处理效率。清洁污水的 COD 值通常为 500 - 1500mg/L，且与其他测试环节产生的污水混合后，会进一步增加污水的处理负荷。

三、污水处理核心难点
（一）油类污染物与水分离不彻底问题
半导体可靠性测试实验室污水中的油类污染物（如硅油、润滑油）具有化学性质稳定、难降解、与水密度差异小的特点，常规的油水分离工艺（如重力分离、隔油池分离）难以实现彻底分离。重力分离工艺利用油与水的密度差异实现分离，但硅油的密度与水接近（约 0.96 - 1.05g/cm³），在水中的沉降或上浮速度极慢，分离时间需 24 小时以上，且分离效率仅 30% - 50%，无法满足处理要求；隔油池分离工艺适用于密度较小的浮油（如矿物油），但对乳化油与密度接近水的油类（如硅油）分离效果极差，处理后污水中的含油量仍高达 50 - 100mg/L，远超国家排放标准（含油量≤10mg/L）。
若采用破乳 + 气浮工艺，虽能提高油水分离效率，但需选择合适的破乳剂，不同类型的油类污染物需使用不同的破乳剂（如处理硅油需使用阳离子破乳剂，处理润滑油需使用阴离子破乳剂），而实验室污水中油类污染物种类复杂，难以精准选择破乳剂，导致破乳效果不稳定；同时，气浮工艺需消耗大量空气，且产生的浮渣量较大，后续处理成本高。此外，油类污染物在水中易吸附在固体颗粒表面，形成 “油 - 固” 复合污染物，进一步增加了分离难度，若分离不彻底，后续处理单元（如过滤膜、生物填料）会被油类污染，导致堵塞与处理效率下降。
（二）高温高湿测试后污水成分波动大
高温高湿测试（如湿热老化测试）是半导体可靠性测试的重要项目，该测试会导致芯片材料加速老化分解，产生大量有机污染物与金属离子，且老化分解产物的种类与浓度会随测试温度、湿度与时间的变化而显著波动。例如，当测试温度从 85℃升高至 125℃时，芯片封装材料的老化分解速率会增加 2 - 3 倍，污水中酚类化合物的浓度从 100mg/L 骤升至 300mg/L；当湿度从 60% RH 升高至 95% RH 时，金属离子的溶出量会增加 1.5 - 2 倍，铜离子浓度从 20mg/L 升高至 40mg/L。这种剧烈的成分波动使得污水处理设备的处理参数（如药剂投加量、反应时间、吸附强度）难以实时匹配，若调整不及时，易出现处理不彻底的情况。
此外，高温高湿测试通常为间歇性开展（如每 3 天开展一批次，每批次持续 72 小时），测试期间污水成分浓度高，测试结束后污水成分浓度骤降，形成 “高浓度冲击 - 低浓度闲置” 的交替模式。传统的污水处理设备采用固定的处理工艺与参数，在高浓度冲击时，药剂投加量不足，处理效率低下；在低浓度闲置时，药剂投加过量，造成浪费，同时微生物因营养物质不足而活性降低，再次面临高浓度冲击时难以快速恢复处理能力。这种波动还会导致污水的 pH 值、COD 值、重金属浓度等关键指标频繁变化，进一步增加了处理系统的稳定性挑战。
（三）表面活性剂导致的泡沫干扰处理工艺
污水中的表面活性剂（如十二烷基苯磺酸钠）具有极强的起泡性，在污水处理过程中（如曝气、搅拌、气浮）会产生大量泡沫，这些泡沫会对处理工艺造成多方面的干扰。在生物处理工艺中，大量泡沫会覆盖在曝气池表面，阻碍空气中的氧气传递到污水中，导致污水溶解氧浓度降低（从 2 - 3mg/L 降至 0.5 - 1mg/L），抑制好氧微生物的活性，使 COD 去除率下降 20% - 30%；同时，泡沫会携带大量微生物与生物膜，随泡沫溢出反应池，导致生物量流失，进一步降低处理效率。
在混凝沉淀工艺中，表面活性剂会吸附在混凝剂形成的絮体表面，使絮体表面带有电荷，形成稳定的胶体体系，阻碍絮体的进一步长大与沉降，导致混凝效果大幅下降，絮体含水率升高，后续过滤难度增加。此外，大量泡沫还会附着在处理设备的管道、阀门与传感器表面，影响设备的正常运行与监测数据的准确性，例如泡沫覆盖 pH 传感器探头，会导致 pH 值检测误差增大（误差可达 ±1.0），进而影响药剂投加量的精准控制，形成恶性循环。传统的消泡方法（如投加消泡剂）虽能暂时消除泡沫，但消泡剂的投加会增加污水的 COD 值，且部分消泡剂（如矿物油类消泡剂）难以降解，易造成二次污染，同时需频繁人工投加，增加运维成本。

四、浙江省半导体实验污水处理设备创新方案
（一）破乳 + 气浮一体化预处理系统
针对油类污染物与水分离不彻底的问题，艾柯设备研发了 “破乳 + 气浮一体化” 预处理系统，实现了对硅油、润滑油等复杂油类污染物的高效分离。该系统包含破乳反应单元与高效气浮单元，在破乳反应单元中，设备根据污水中油类污染物的类型，自动投加艾柯专用复合破乳剂（由阳离子表面活性剂、无机电解质与助破乳剂复配而成），该破乳剂能快速破坏油 - 水乳液的稳定性，使油滴凝聚成较大的油珠（粒径从 1 - 10μm 增大至 50 - 100μm），破乳效率可达 95% 以上。同时，破乳剂与污水中的表面活性剂也能发生反应，降低表面活性剂的起泡性，为后续气浮工艺创造条件。
破乳后的污水进入高效气浮单元，该单元采用溶气气浮技术，通过高压泵将空气溶解在水中形成溶气水，再通过释放器将溶气水减压释放，产生大量微小气泡（粒径约 10 - 30μm）。微小气泡与污水中的油珠、固体颗粒紧密结合，形成密度小于水的浮渣，在气浮池内快速上浮至水面，由刮渣机自动刮除。为提升气浮效果，艾柯设备在气浮单元内设置了斜管填料，增加了气泡与污染物的接触面积，同时缩短了浮渣的上浮距离，气浮分离时间仅需 20 - 30 分钟，油类污染物的去除率可达 98% 以上，处理后污水含油量低于 5mg/L，完全满足后续处理工艺的要求。此外，该一体化系统采用全自动控制，可根据污水中油类浓度自动调整破乳剂投加量与溶气压力，确保处理效果稳定，无需人工干预。
（二）智能水质监测与工艺自适应调节
为应对高温高湿测试后污水成分波动大的问题，艾柯设备配备了 “智能水质监测与工艺自适应调节系统”，该系统由多参数在线监测模块、中央控制模块与工艺调节模块组成。多参数在线监测模块集成了 pH 传感器、COD 传感器、重金属离子传感器、氯离子传感器与油类浓度传感器，可实时检测污水的关键水质指标，监测数据每隔 10 秒更新一次，并传输至中央控制模块。中央控制模块采用工业级 PLC 控制器，内置基于机器学习的水质预测模型，该模型通过分析历史水质数据与实验测试计划（如高温高湿测试的时间、温度、湿度参数），可提前 1 - 2 小时预测污水成分的变化趋势，例如预测到高温高湿测试即将结束时，污水中酚类化合物浓度将下降 50%，提前调整处理参数。
工艺调节模块根据中央控制模块的指令，自动调整各处理单元的运行参数：在药剂投加方面，通过变频加药泵调整破乳剂、混凝剂、氧化剂的投加量，例如当污水中 COD 浓度升高时，自动增加氧化剂投加量；在反应时间方面，通过调整污水在反应池内的停留时间，适应污染物浓度的变化，例如当重金属离子浓度升高时，延长螯合反应时间；在膜运行参数方面，调整反渗透膜的运行压力与清洗周期，确保膜分离效率。该自适应调节系统使设备能够快速响应水质波动，处理系统的抗冲击能力大幅提升，即使在污水成分剧烈变化的情况下，出水水质达标率仍能保持在 99% 以上。
（三）抗泡沫干扰的生物处理模块
针对表面活性剂导致的泡沫干扰问题，艾柯设备开发了 “抗泡沫干扰的生物处理模块”，通过工艺优化与设备改造，从根本上解决泡沫对生物处理的影响。在工艺方面，该模块采用 “缺氧 - 好氧” 两段式生物处理工艺，缺氧段通过反硝化细菌降解部分有机物，同时将大分子表面活性剂分解为小分子物质，降低其起泡性；好氧段采用生物膜法，填充艾柯专用抗泡沫生物填料（由聚氨酯海绵与活性炭复合而成），该填料具有较大的比表面积（可达 500 - 800m²/m³）与良好的亲水性，微生物可在填料表面形成致密的生物膜，避免泡沫对微生物的冲刷与流失。同时，好氧段的曝气系统采用微孔曝气盘，产生的气泡细小均匀（粒径约 100 - 200μm），避免因气泡过大导致泡沫产生。
在设备改造方面，生物处理模块的反应池顶部设置了 “泡沫收集与回流装置”，该装置通过负压吸引将产生的少量泡沫收集至泡沫处理罐，泡沫处理罐内填充消泡填料（如陶瓷填料），泡沫在填料表面破裂后，形成的液体回流至反应池继续处理，无需投加消泡剂，避免了二次污染。此外，反应池内设置了溶解氧自动控制系统，根据污水中有机物浓度自动调整曝气强度，确保溶解氧浓度稳定在 2 - 3mg/L，既满足微生物降解需求，又避免因曝气过量导致泡沫大量产生。通过上述优化，该生物处理模块的泡沫干扰问题得到彻底解决，COD 去除率稳定在 90% 以上，生物量流失量减少 80% 以上。
五、浙江可靠性测试实验室污水处理案例：设备运行数据、达标情况

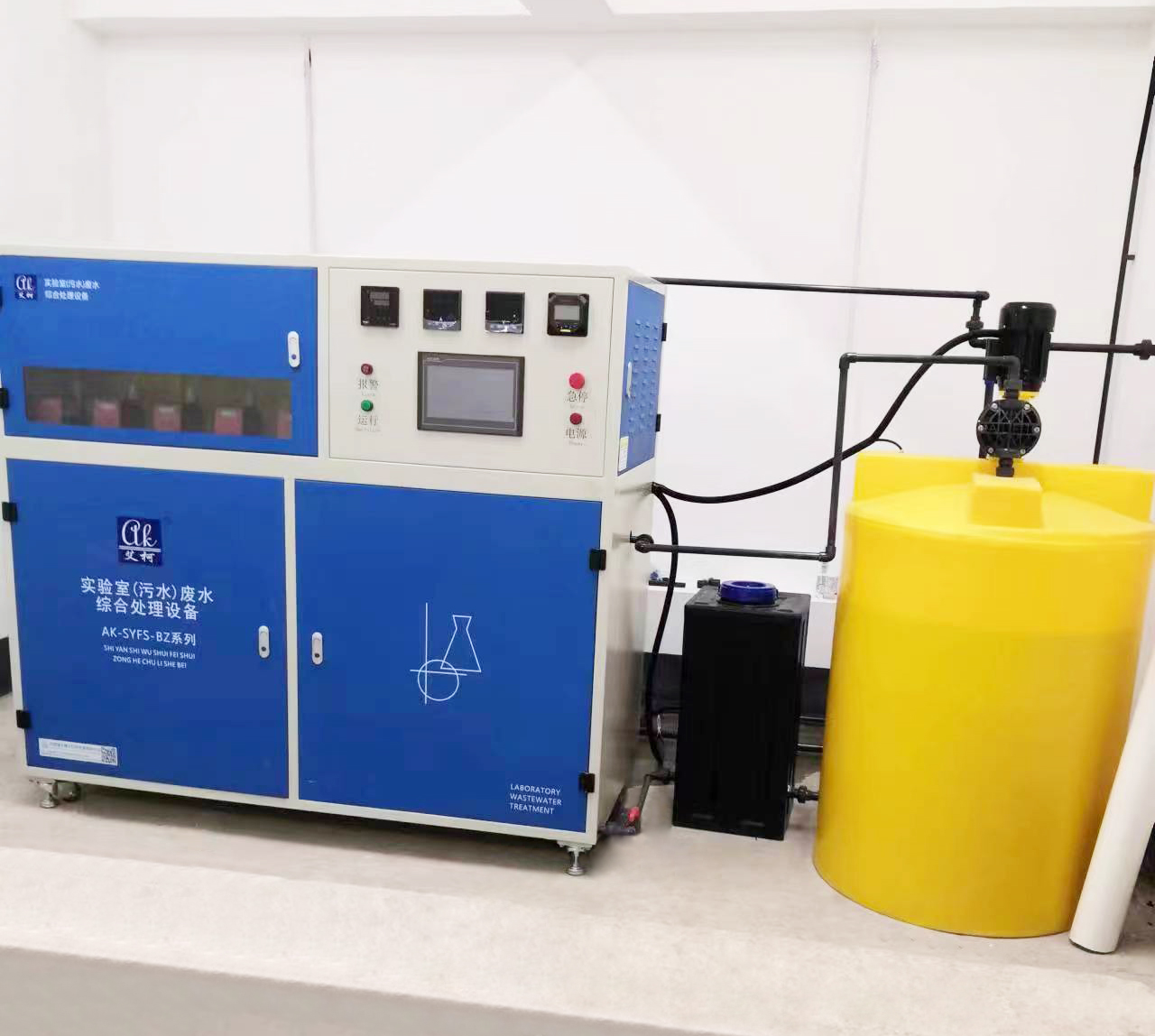

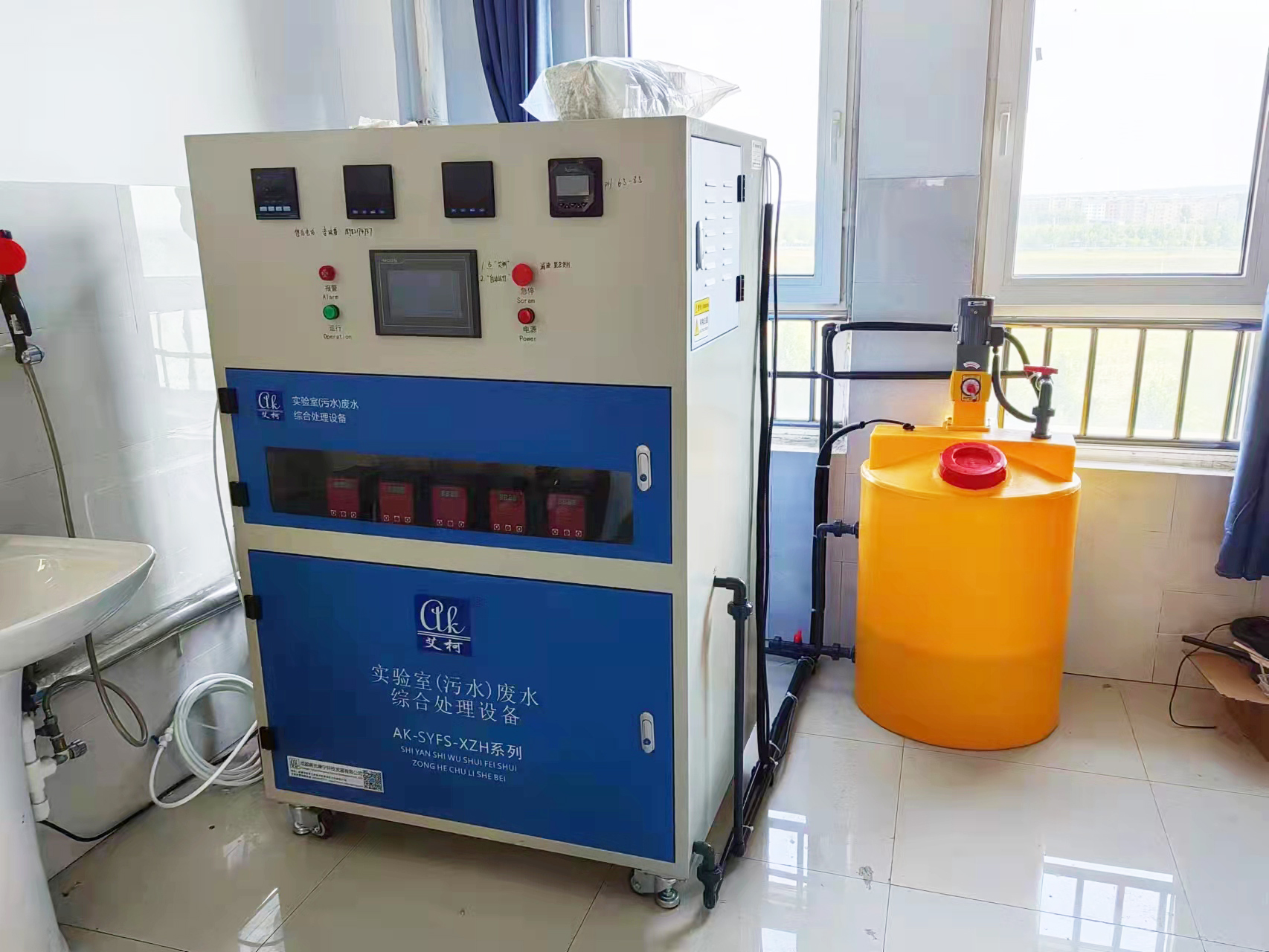

浙江某半导体可靠性测试实验室，日均污水排放量约 12m³，污水中含有硅油（浓度约 150mg/L）、氯离子（浓度约 8000mg/L）、COD（约 2200mg/L）、Pb²⁺（浓度约 5mg/L），且受高温高湿测试影响，污水中酚类化合物浓度波动在 100 - 300mg/L 之间，传统污水处理设备因油类分离不彻底与抗冲击能力不足，出水水质频繁超标。2024 年 1 月，该实验室引入艾柯实验室污水处理设备，经过 5 个月的稳定运行，设备运行数据与达标情况如下：
（一）关键污染物处理效果
油类污染物：破乳 + 气浮一体化系统对硅油的去除率稳定在 98.5% 以上，处理后污水含油量低于 2.25mg/L，远低于国家排放标准（10mg/L）；润滑油等其他油类污染物的去除率也达 98% 以上，未出现油类污染后续处理单元的情况。
高盐与重金属：反渗透膜系统对氯离子的去除率达 99.2% 以上，出水氯离子浓度低于 64mg/L；螯合吸附单元对 Pb²⁺的去除率达 99.9%，出水 Pb²⁺浓度低于 0.005mg/L，均满足排放标准。
有机物：抗泡沫干扰生物处理模块对 COD 的去除率达 91% 以上，处理后 COD 稳定在 200mg/L 以下；酚类化合物的去除率达 96% 以上，即使在浓度峰值（300mg/L）时，出水浓度也低于 12mg/L，无明显毒性残留。
（二）设备运行稳定性
水质波动适应：在高温高湿测试期间，污水中酚类化合物浓度从 100mg/L 骤升至 300mg/L，智能自适应调节系统提前 1.5 小时预测到浓度变化，自动增加氧化剂投加量与生物处理模块的曝气强度，处理系统未出现冲击波动，出水酚类浓度始终控制在 15mg/L 以下。
泡沫控制：生物处理模块运行期间，未出现大量泡沫堆积现象，泡沫收集与回流装置的泡沫处理效率达 95% 以上，溶解氧浓度稳定在 2.5mg/L 左右，微生物活性良好，生物量流失量每月不足 0.5kg。
能耗与药剂消耗：设备日均耗电量约 80kWh，较传统设备（日均耗电量约 120kWh）降低 33.3%；日均药剂消耗量约 120 元，其中破乳剂与混凝剂消耗量较传统设备减少 40%，且无需投加消泡剂，进一步降低了药剂成本。
该实验室环保负责人表示，艾柯设备的投入使用彻底解决了长期困扰实验室的污水处理难题，设备运行期间出水水质全部达标，且自动化程度高，大幅减少了人工运维工作量，为实验室的可靠性测试工作提供了稳定的环保保障。
六、技术趋势：可靠性测试污水处理设备的自动化与远程运维
随着半导体可靠性测试技术的不断发展，实验室对污水处理设备的自动化与智能化水平要求将不断提升，未来主要呈现两大技术趋势：一是全流程自动化，艾柯等设备厂商将进一步整合 AI 技术与物联网技术，实现污水处理设备的全流程无人化运行，例如通过 AI 视觉识别技术监测气浮池内的浮渣厚度，自动调整刮渣机运行频率；通过物联网技术实现设备各部件的状态监测，如膜组件的污染程度、泵阀的运行状态等，提前预警潜在故障，减少设备停机时间。
二是远程运维与数据共享，设备将具备远程运维功能，厂商可通过云端平台对设备进行远程调试、参数优化与故障诊断，减少现场运维次数，降低运维成本。例如，当设备出现轻微故障时，厂商技术人员可通过云端平台远程查看设备运行数据，指导实验室人员进行简单维修，避免因等待现场维修导致设备停运；同时，设备的运行数据（如水质指标、能耗、药剂消耗）可与实验室的 LIMS 系统（实验室信息管理系统）共享，实现污水处理数据与实验数据的一体化管理，为实验室的环保评估与工艺优化提供数据支持。此外，设备的模块化设计将进一步完善，可根据实验室测试项目的新增或调整，灵活增加或更换处理模块，如新增盐雾腐蚀测试项目时，可快速加装专用的高盐污水处理模块，提升设备的适配性与扩展性。
