浙江省半导体材料研发实验室污水处理难点解析

一、半导体材料研发实验室行业发展与污水排放现状
近年来，浙江省在半导体产业布局中持续发力，半导体材料作为产业链核心环节，其研发实验室数量逐年递增。这类实验室主要开展硅基材料、化合物半导体材料、封装材料等关键材料的合成、性能测试与工艺优化，在研发过程中，从原料配置、反应合成到样品清洗、废弃样品处理等多个环节均会产生污水。据浙江省半导体行业协会数据显示，2024 年省内半导体材料研发实验室日均污水排放量约为 5 - 50m³，且随着研发项目复杂度提升，污水成分的多样性与污染程度呈上升趋势。当前，实验室污水排放需严格遵循《半导体工业污染物排放标准》（GB 39731 - 2020），其中对重金属、有机物、pH 值等指标的限值要求极为严格，这对污水处理系统的适配性与稳定性提出了更高挑战。
二、污水主要成分细分
（一）无机污染物：硅基化合物、金属离子（Ga、In、As 等）
在硅基材料研发中，晶圆切割、抛光等工艺会产生含硅粉、硅烷衍生物的污水；而化合物半导体材料（如 GaAs、InP）的合成过程，会导致污水中残留 Ga³⁺、In³⁺、As³⁺等重金属离子。这些金属离子具有毒性强、难降解的特点，其中 As³⁺的排放标准要求低于 0.05mg/L，常规处理工艺难以实现深度去除。此外，部分研发实验中使用的无机酸碱试剂（如盐酸、氨水），会使污水 pH 值波动范围扩大至 1 - 13，进一步增加处理难度。
（二）有机污染物：高分子聚合物、有机溶剂（丙酮、乙醇）
为改善材料性能，实验室常使用高分子聚合物（如聚酰亚胺、环氧树脂）作为涂层或封装材料，这些物质在清洗环节会随污水排出，导致污水中 COD（化学需氧量）值升高至 1000 - 5000mg/L。同时，丙酮、乙醇、乙二醇等有机溶剂作为反应溶剂或清洗试剂，在污水中的浓度可达 50 - 500mg/L，这类有机物虽易挥发，但直接排放会对大气与水体造成双重污染，且部分溶剂（如乙二醇）具有一定生物毒性，会抑制后续生物处理工艺的效率。
（三）特殊污染物：纳米颗粒、催化剂残留
随着纳米半导体材料研发的推进，污水中会含有大量纳米级颗粒（如纳米硅颗粒、纳米金属氧化物），其粒径通常在 1 - 100nm 之间，具有表面积大、吸附性强的特点，常规沉淀与过滤工艺难以将其有效分离，易造成水体富营养化与生物富集。此外，研发过程中使用的催化剂（如钯催化剂、铂催化剂）会随污水排出，虽浓度较低（通常为 0.1 - 1mg/L），但这类贵金属若不回收，不仅造成资源浪费，还会对生态环境产生长期危害。

三、污水处理核心难点
（一）成分复杂且波动大，适配性处理难度高
半导体材料研发实验的多样性导致污水成分频繁变化，例如某实验室在一周内可能先后开展硅基材料与 GaAs 材料的研发，污水中污染物从硅基化合物转变为高毒性重金属离子，污染物浓度也随之从几十 mg/L 骤升至数百 mg/L。这种波动使得传统固定工艺的污水处理系统难以适配，若调整不及时，易出现处理不达标或设备过载的问题。此外，不同污染物之间可能存在协同作用，如有机污染物与重金属离子结合形成络合物，进一步增加了降解与分离的难度。
（二）纳米级污染物沉降分离难题
纳米颗粒的粒径远小于常规过滤介质的孔径（如石英砂过滤孔径通常为 1 - 5μm），无法通过传统过滤工艺去除；同时，纳米颗粒表面带有电荷，易形成稳定的胶体体系，阻碍其沉降。若采用混凝沉淀工艺，需精准控制混凝剂投加量，投加不足则无法破坏胶体稳定性，投加过量则会导致污泥量激增，增加后续处理成本。目前，部分实验室采用超滤工艺处理纳米颗粒，但超滤膜易受有机物污染而堵塞，需频繁清洗，不仅影响处理效率，还缩短了膜的使用寿命。
（三）高浓度盐类与有机物协同处理矛盾
部分研发实验（如电解质材料合成）会产生高盐污水，含盐量可达 5000 - 10000mg/L，高盐环境会抑制微生物的活性，导致生物处理工艺无法正常运行；而若采用物理化学方法（如高级氧化）处理有机物，高盐污水中的氯离子、硫酸根离子等会与氧化剂（如臭氧、过氧化氢）发生反应，消耗氧化剂的同时产生有毒副产物（如氯气、硫酸根自由基），降低处理效率的同时增加环境风险。如何在去除高浓度盐类的同时实现有机物的有效降解，成为半导体材料研发实验室污水处理的核心矛盾之一。
四、浙江省半导体实验污水处理设备适配方案
（一）预处理模块：纳米截留 + 精密过滤技术

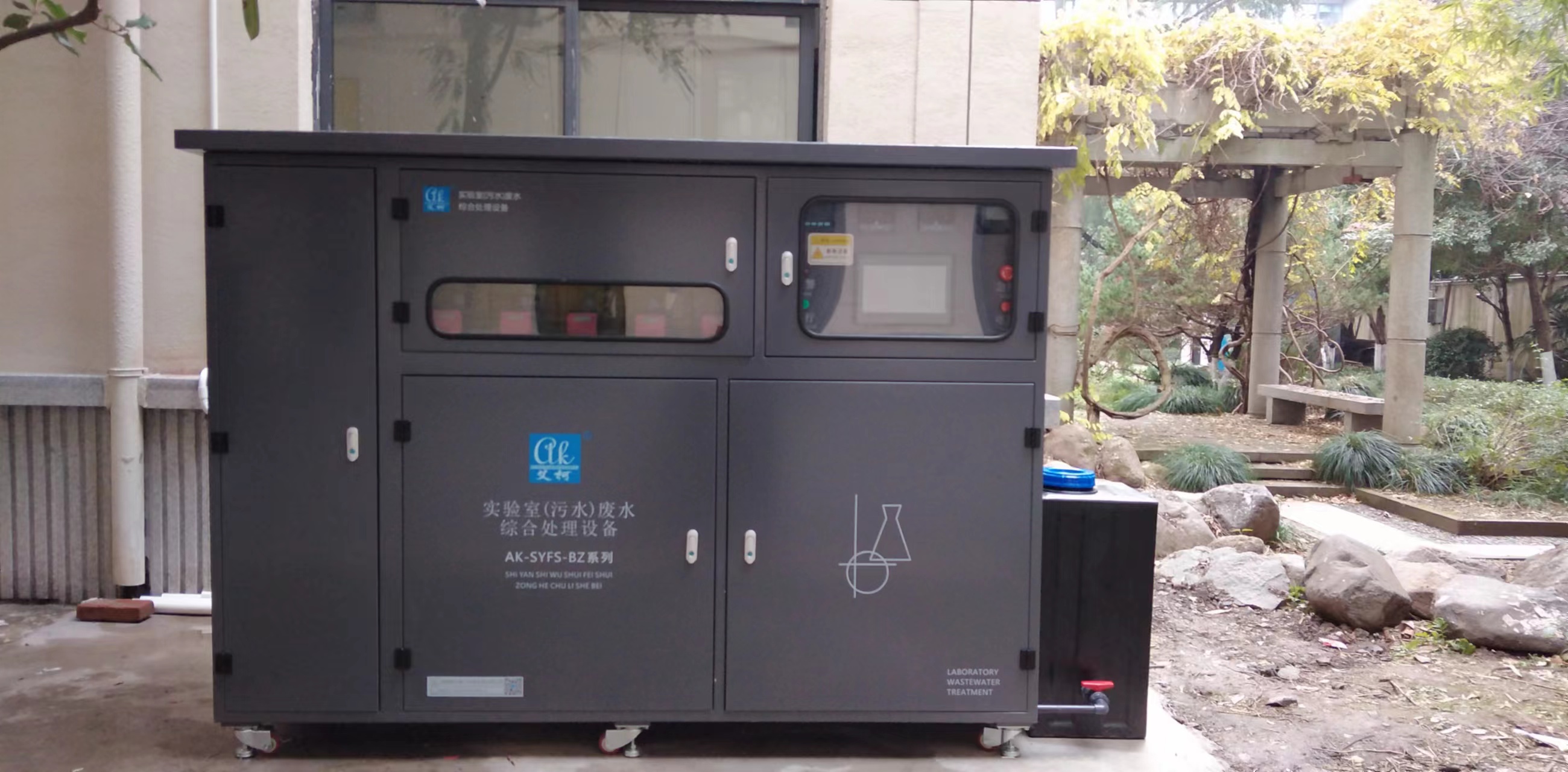

针对纳米级污染物分离难题，艾柯实验室污水处理设备的预处理模块采用 “纳米截留膜 + 精密过滤” 的二级过滤工艺。其中，纳米截留膜的孔径控制在 1 - 10nm 之间，可有效截留污水中的纳米颗粒与胶体物质，截留效率高达 99.5% 以上；后续的精密过滤采用聚丙烯折叠滤芯，孔径为 0.1μm，进一步去除污水中的悬浮杂质与残留颗粒，避免后续处理单元堵塞。该预处理模块采用模块化设计，可根据污水中纳米颗粒的浓度灵活调整运行参数，且滤芯更换便捷，运维成本低。
（二）核心处理：高级氧化 + 膜分离集成系统
为解决高浓度有机物与重金属离子的协同处理问题，艾柯设备的核心处理单元采用 “高级氧化 + 膜分离” 集成工艺。高级氧化环节采用 “臭氧 - 紫外（UV） - 过氧化氢” 组合体系，产生大量羟基自由基（・OH），氧化电位高达 2.8V，可快速降解污水中的高分子聚合物与有机溶剂，COD 去除率可达 85% 以上；同时，羟基自由基可破坏重金属离子与有机物形成的络合物，释放出游离的重金属离子。随后，污水进入膜分离单元，该单元采用反渗透（RO）膜与纳滤（NF）膜的双膜组合工艺，反渗透膜可去除 99% 以上的盐类与重金属离子，纳滤膜则进一步截留残留的有机物与小分子污染物，确保出水水质稳定达标。此外，该集成系统配备智能控制系统，可实时监测污水的 COD、pH 值、重金属浓度等指标，自动调整氧化剂投加量与膜运行压力，实现高效稳定运行。
（三）尾水保障：智能监测与达标调控功能
为确保最终出水完全符合排放标准，艾柯设备设置了尾水保障单元，该单元集成了多参数在线监测系统与应急调控装置。在线监测系统可实时检测出水的 pH 值、COD、重金属浓度（Ga³⁺、In³⁺、As³⁺等）、浊度等指标，监测数据通过物联网传输至远程监控平台，管理人员可随时查看设备运行状态与出水水质。若监测到某一指标超出限值，应急调控装置会自动启动，如调整酸碱投加量调节 pH 值、增加氧化剂投加量强化有机物降解、切换备用膜组件确保重金属去除效率等。此外，尾水保障单元还设置了回流装置，若出水水质暂未达标，可将尾水回流至核心处理单元重新处理，避免不合格污水排放。

五、浙江某半导体材料实验室应用案例：处理效率、达标数据

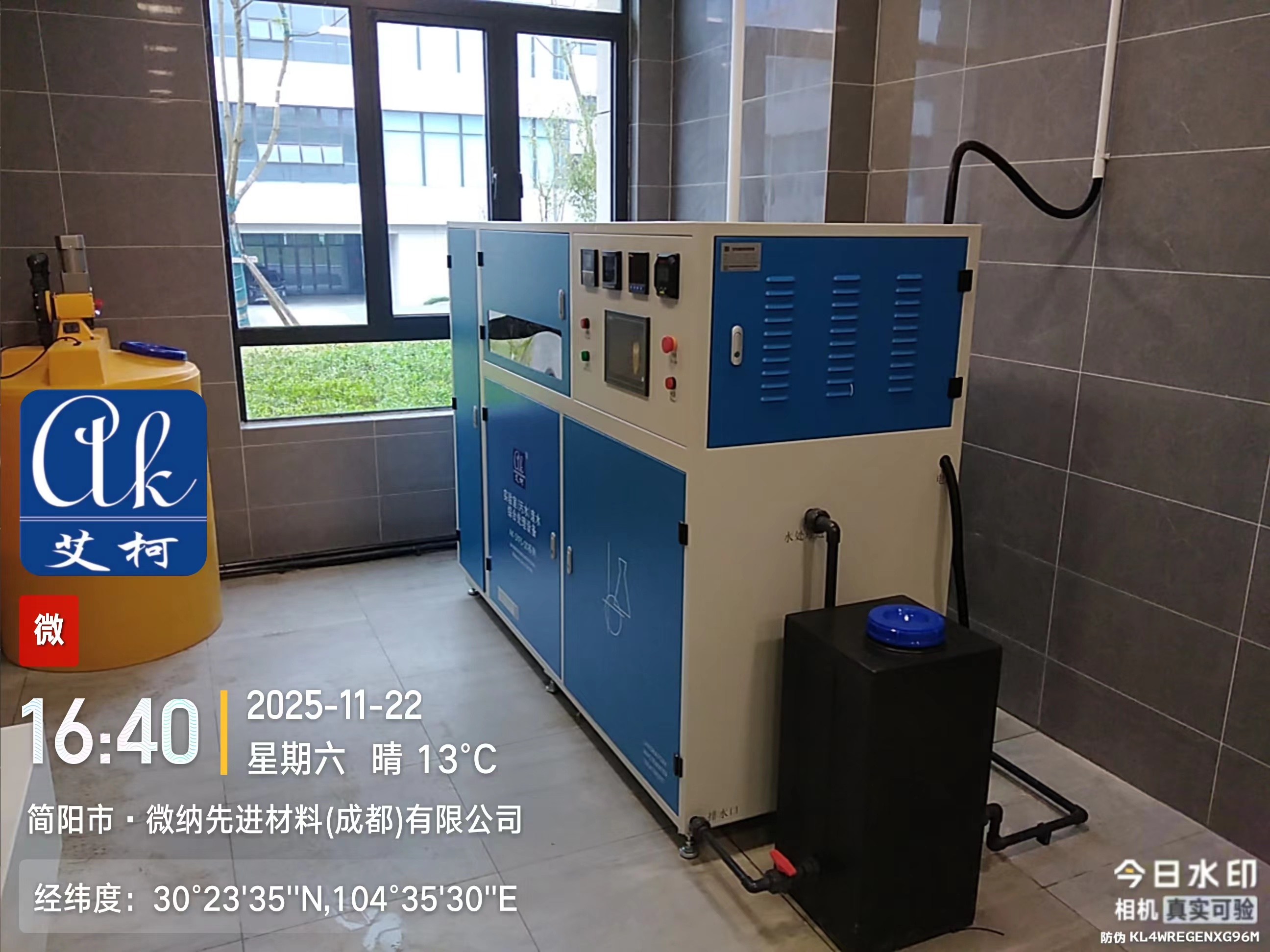

浙江某从事 GaAs 半导体材料研发的实验室，日均污水排放量约 15m³，污水中含有 Ga³⁺（浓度约 2.5mg/L）、As³⁺（浓度约 0.8mg/L）、COD（约 3500mg/L），且 pH 值波动在 2 - 11 之间，传统污水处理设备无法实现稳定达标。2023 年，该实验室引入艾柯实验室污水处理设备，经过 6 个月的稳定运行，处理效果显著：
重金属去除率：Ga³⁺去除率稳定在 99.8% 以上，出水浓度低于 0.005mg/L；As³⁺去除率达 99.9%，出水浓度低于 0.0008mg/L，均远低于《半导体工业污染物排放标准》限值。
COD 去除效果：处理后污水 COD 稳定在 150mg/L 以下，去除率超过 95%，满足排放要求。
pH 值调控：出水 pH 值稳定在 6 - 9 之间，波动范围控制在 ±0.5 以内。
运行成本：设备日均运行成本约 300 元，较传统处理设备（日均成本约 500 元）降低 40%，且污泥产生量减少 30%，后续污泥处置成本进一步降低。
该实验室负责人表示，艾柯设备的投入使用不仅解决了污水处理难题，还通过智能控制系统减少了人工运维工作量，设备运行一年来，未出现一次超标排放情况，为实验室的研发工作提供了稳定的环保保障。
六、行业趋势：材料研发污水资源化与设备智能化升级
未来，浙江省半导体材料研发实验室污水处理将呈现两大趋势：一是污水资源化利用，随着半导体产业对水资源需求的增加，将处理后的尾水进一步净化（如采用 EDI 电除盐技术），实现回用，可降低实验室新鲜水消耗量，目前部分先进实验室已实现 30% 以上的污水回用率，预计未来 5 年内，污水回用率将提升至 50% 以上；二是设备智能化升级，艾柯等设备厂商正加大对 AI 技术的应用，通过构建污水处理大数据模型，实现设备故障预警、处理工艺自动优化、能耗智能调控等功能，例如基于历史运行数据预测污水成分变化，提前调整处理参数，进一步提升处理效率与稳定性。此外，设备的模块化与小型化也将成为发展方向，以适应不同规模实验室的需求，同时降低设备占地面积与初期投资成本。
