芯片工艺验证实验室污水成分分析设备选型指南

一、芯片工艺验证实验室工艺特点与污水排放特征
芯片工艺验证实验室是半导体产业链中确保芯片制造工艺稳定性与可靠性的关键环节，主要开展晶圆光刻、蚀刻、薄膜沉积、金属化等工艺的验证与优化实验。这类实验室的工艺特点是 “多步骤、高精细度、间歇性”，每个工艺步骤均需使用特定的化学试剂，且实验批次之间存在间隔，导致污水排放呈现 “成分复杂、浓度波动大、间歇性排放” 的特征。以浙江省某芯片工艺验证实验室为例，该实验室日均开展 5 - 8 批次工艺验证实验，单次实验污水排放量约 0.5 - 2m³，日均总排放量约 5 - 12m³，污水排放时间集中在上午 9:00 - 11:00 与下午 2:00 - 4:00，其余时间段排放量极少甚至为零。此外，由于工艺验证需模拟不同的芯片制造场景，污水中的污染物种类与浓度会随实验方案调整而快速变化，例如在光刻工艺验证时，污水中富含光刻胶中间体与有机溶剂；而在蚀刻工艺验证时，污水则以氟化物与重金属离子为主，这对污水处理设备的抗冲击能力与灵活适配性提出了极高要求。

二、污水主要成分细分
（一）工艺残留：光刻胶中间体、蚀刻液成分（氟化物、氯化铵）
光刻工艺验证中，需使用光刻胶（主要成分包括树脂、感光剂、溶剂），在显影与清洗环节，污水中会残留光刻胶中间体（如邻醌二叠氮类化合物）与未完全溶解的光刻胶树脂，这类物质的 COD 值可达 800 - 2500mg/L，且具有一定的生物毒性，难以被微生物降解。蚀刻工艺验证是污水中氟化物的主要来源，湿法蚀刻常用氢氟酸（HF）、氟化铵（NH₄F）作为蚀刻液，导致污水中氟化物浓度高达 500 - 1500mg/L，同时伴随氯化铵（NH₄Cl）残留，浓度约 100 - 300mg/L。氟化物具有强腐蚀性，不仅会腐蚀污水处理设备，还会对人体骨骼与神经系统造成危害，国家排放标准要求污水中氟化物浓度低于 10mg/L，处理难度极大。
（二）金属杂质：Cu、Al、Ti 等晶圆加工残留
在晶圆金属化工艺验证中，需在晶圆表面沉积铜（Cu）、铝（Al）、钛（Ti）等金属薄膜，以形成导电线路，在后续的清洗与刻蚀步骤中，这些金属会以离子形式（Cu²⁺、Al³⁺、Ti⁴⁺）进入污水，浓度通常为 5 - 50mg/L。其中，Cu²⁺与 Al³⁺的国家排放标准分别为 0.5mg/L 与 1.0mg/L，虽浓度不算极高，但由于污水中存在大量有机物与络合剂（如柠檬酸、EDTA），金属离子会与这些物质形成稳定的络合物，常规的化学沉淀工艺难以将其有效去除，导致出水金属浓度超标。此外，钛离子（Ti⁴⁺）在水中易形成氢氧化物胶体，难以沉降，易造成后续处理单元堵塞。
（三）酸碱污染物：强酸洗液（硫酸、硝酸）、碱性清洗液
为去除晶圆表面的杂质与氧化层，芯片工艺验证实验室常使用强酸洗液（如硫酸 - 硝酸混合液、盐酸 - 过氧化氢混合液）与碱性清洗液（如氢氧化钠溶液、氨水）。强酸洗液的使用导致污水 pH 值可低至 1 - 2，且含有大量硫酸根（SO₄²⁻）、硝酸根（NO₃⁻）离子，浓度分别可达 1000 - 3000mg/L；碱性清洗液则使污水 pH 值升高至 12 - 14，含有氢氧化钠（NaOH）、氨水（NH₃・H₂O）等成分，浓度约 500 - 1500mg/L。高浓度的酸碱不仅会对污水处理设备的材质造成严重腐蚀，还会破坏后续生物处理工艺的微生物生存环境，导致处理效率大幅下降。

三、污水处理核心难点
（一）高盐高酸碱环境下设备耐腐蚀要求
芯片工艺验证实验室污水中高浓度的盐类（如氯化铵、硫酸根、硝酸根）与酸碱物质，对污水处理设备的材质提出了严苛的耐腐蚀要求。传统污水处理设备常用的碳钢、普通不锈钢材质，在高盐高酸碱环境下易发生电化学腐蚀与化学腐蚀，设备使用寿命通常仅 1 - 2 年，需频繁更换部件，运维成本极高。例如，传统设备的管道与反应池在氟化物浓度超过 500mg/L 的污水中，3 - 6 个月就会出现明显的腐蚀穿孔现象，导致污水泄漏，引发环境污染事故。因此，如何选择耐腐蚀材质，成为芯片工艺验证实验室污水处理设备选型的首要难题。
（二）低浓度重金属深度去除难度
如前所述，污水中的 Cu²⁺、Al³⁺、Ti⁴⁺等金属离子常与有机物形成络合物，常规的化学沉淀法（如投加氢氧化钙、硫化钠）难以破坏络合物结构，金属去除率通常仅 60% - 80%，无法满足排放标准。若采用螯合沉淀法，虽能提高金属去除率，但螯合剂的投加量需精准控制，投加不足则去除效果不佳，投加过量则会增加污水的 COD 值，且螯合剂本身难以降解，易造成二次污染。此外，部分金属离子（如 Ti⁴⁺）形成的氢氧化物胶体具有稳定性高、沉降速度慢的特点，即使采用混凝沉淀工艺，也需长时间静置（通常需 2 - 4 小时），导致处理效率低下，无法适应实验室间歇性排放的需求。
（三）间歇性排放导致的处理系统稳定性挑战
芯片工艺验证实验室的间歇性排放特征，使得污水处理系统面临 “高负荷冲击” 与 “低负荷闲置” 的交替问题。当实验集中开展时，污水排放量骤增，污染物浓度也随之升高，若处理系统的处理能力不足，易出现污水滞留、处理不彻底的情况；而当实验间隔较长时，处理系统处于低负荷运行状态，微生物（若采用生物处理工艺）因缺乏营养物质而活性降低，再次面临高负荷冲击时，处理效率难以快速恢复。此外，间歇性排放还导致污水的水质水量波动极大，处理系统的参数（如药剂投加量、反应时间、过滤速度）需频繁调整，若调整不及时，易出现出水水质超标。传统的连续式污水处理系统难以适应这种波动，通常需设置大容量的调节池，但调节池占地面积大，且污水在调节池中长时间停留易发生厌氧反应，产生异味与二次污染。
四、浙江省半导体实验污水处理设备核心优势
（一）耐腐蚀材质与模块化设计

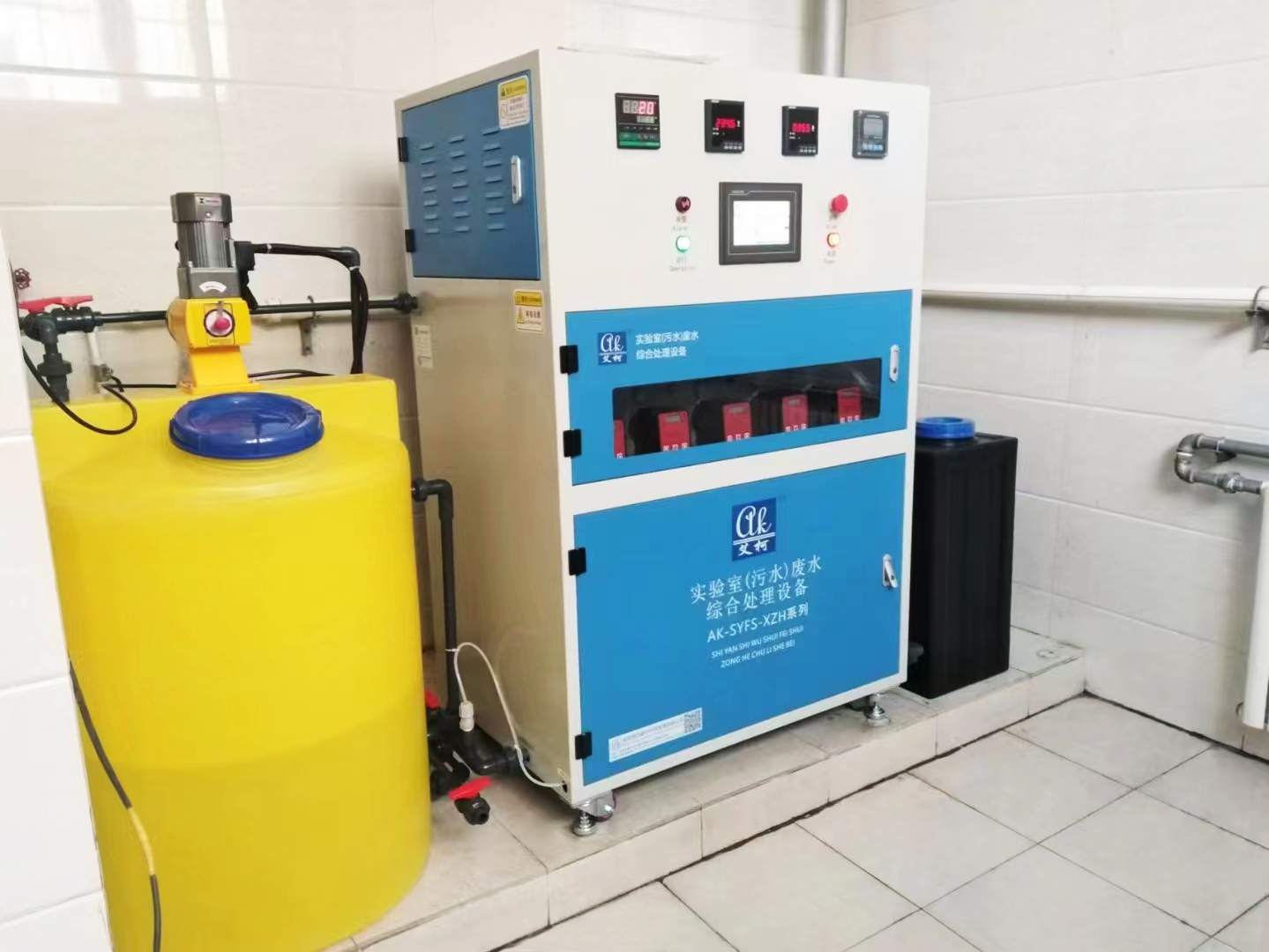

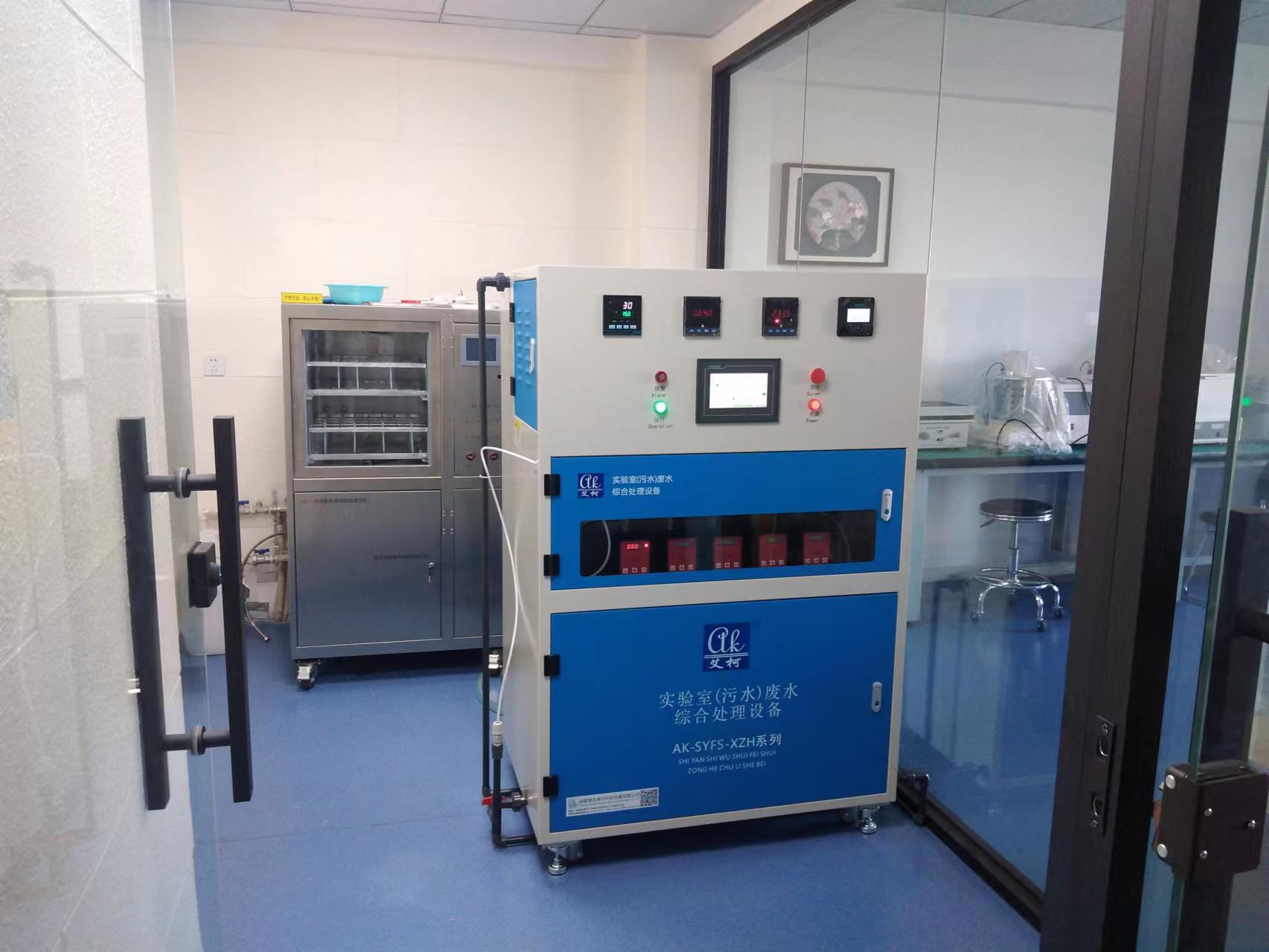

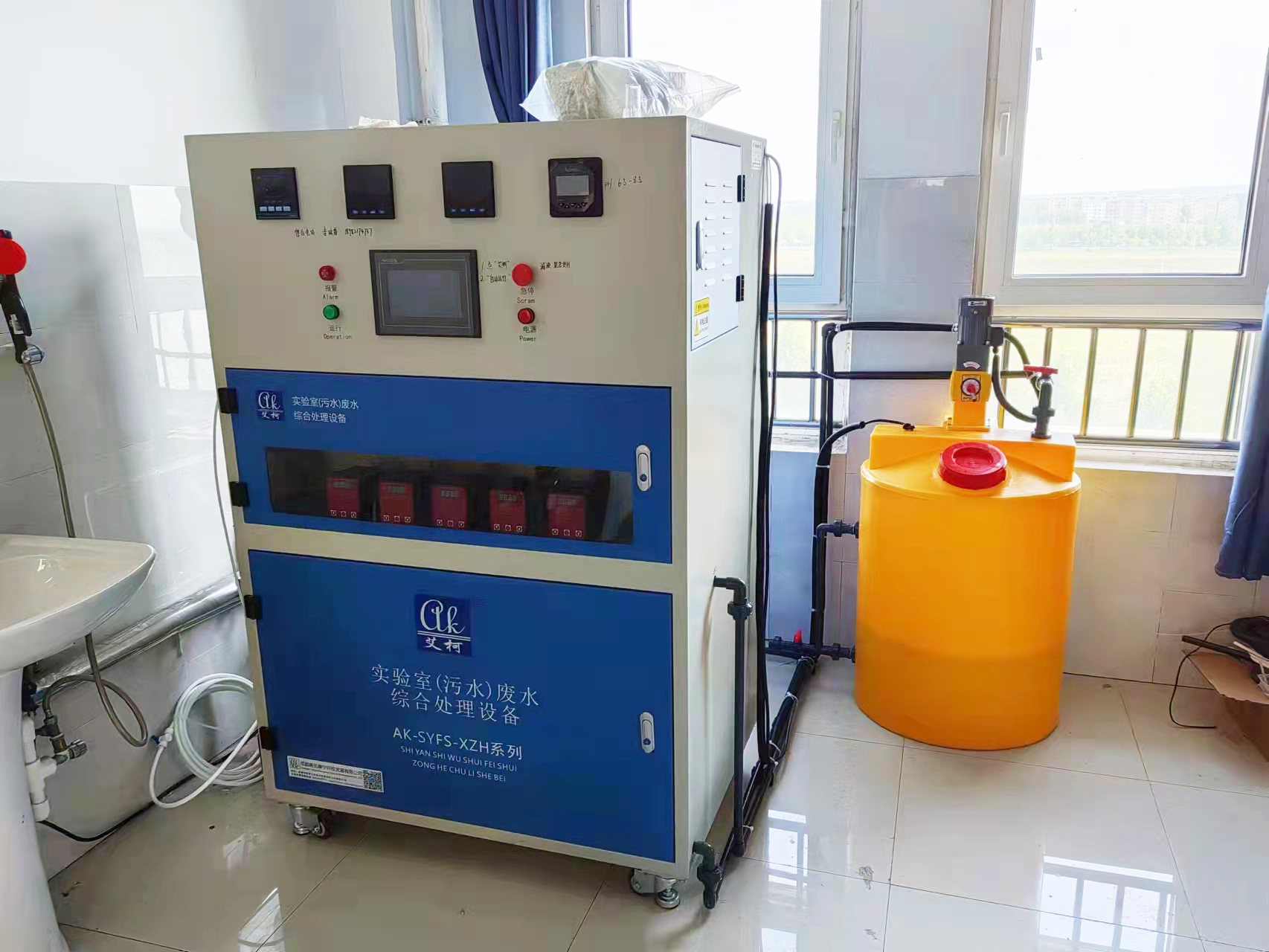

针对高盐高酸碱环境的耐腐蚀需求，艾柯实验室污水处理设备采用全流程耐腐蚀材质设计：反应池与储水箱采用玻璃钢（FRP）材质，该材质具有优异的耐酸碱、耐盐腐蚀性能，在氟化物浓度高达 1500mg/L、pH 值 1 - 14 的环境下，使用寿命可达 10 年以上；管道与阀门采用聚四氟乙烯（PTFE）材质，耐腐蚀性强，且具有良好的耐高温性能（可承受 - 200℃至 260℃的温度范围），避免了管道腐蚀穿孔的问题；设备的传感器与仪表采用耐腐蚀涂层（如聚全氟乙丙烯 FEP 涂层），确保在恶劣水质环境下仍能精准监测数据。此外，设备采用模块化设计，将预处理、核心处理、尾水保障等单元拆分为独立模块，可根据实验室的污水排放量与成分变化灵活组合，且模块之间的连接采用快速接头，安装与维护便捷，大幅降低了设备的占地面积与初期投资成本。
（二）重金属螯合 + 膜分离深度处理技术
为实现低浓度重金属的深度去除，艾柯设备采用 “重金属螯合 + 膜分离” 的组合工艺。首先，在螯合反应单元投加艾柯专用重金属螯合剂（主要成分为二硫代氨基甲酸盐衍生物），该螯合剂与金属离子（包括络合态金属离子）具有极强的螯合能力，形成稳定的螯合物沉淀，螯合效率高达 99% 以上，可将污水中金属离子浓度降至 0.1mg/L 以下；随后，污水进入沉淀单元，采用斜管沉淀池加速沉淀，沉淀时间仅需 30 - 60 分钟，大幅提升处理效率；最后，污水进入膜分离单元，采用超滤（UF）膜进一步截留残留的螯合物沉淀与胶体物质，超滤膜的孔径为 0.01μm，截留效率可达 99.9%，确保出水金属离子浓度完全符合排放标准。该工艺不仅解决了络合态金属离子难以去除的问题，还避免了传统螯合沉淀法中螯合剂过量导致的二次污染，同时缩短了沉淀时间，适应了实验室间歇性排放的需求。
（三）自适应流量调节系统
为应对间歇性排放导致的处理系统稳定性挑战，艾柯设备配备了自适应流量调节系统，该系统由智能流量传感器、变频水泵与调节水箱组成。智能流量传感器实时监测污水的进水流量，将数据传输至中央控制系统，若进水流量超过设备额定处理能力，中央控制系统会自动启动变频水泵，将部分污水输送至调节水箱暂存，待进水流量下降后，再将调节水箱中的污水缓慢输送至处理系统，避免高负荷冲击；若进水流量过低，系统则会降低变频水泵的转速，减少处理水量，同时调整药剂投加量与反应时间，确保处理效率。此外，调节水箱内配备了搅拌装置与水质监测传感器，可防止污水静置时发生厌氧反应，且实时监测水箱内污水的污染物浓度，为后续处理单元的参数调整提供依据。该自适应流量调节系统使设备能够适应 0.5 - 20m³/h 的进水流量波动，处理系统的稳定性大幅提升，出水水质达标率始终保持在 99% 以上。

五、浙江芯片工艺验证实验室设备选型要点：处理量、达标标准、运维成本
（一）处理量选型：匹配实验室实际排放需求
芯片工艺验证实验室在选择污水处理设备时，首先需根据自身的实验批次、单次实验污水排放量与排放时间，确定设备的额定处理量。通常建议设备的额定处理量为实验室日均最大排放量的 1.2 - 1.5 倍，以应对突发的高负荷排放。例如，某实验室日均最大排放量为 10m³，建议选择额定处理量为 12 - 15m³/h 的设备。同时，需考虑设备的间歇运行能力，若实验室存在长时间（如 24 小时以上）无污水排放的情况，应选择具备自动休眠与快速启动功能的设备，避免设备闲置时的能源浪费。此外，对于未来可能扩大实验规模的实验室，应选择模块化设计的设备，以便后续通过增加模块提升处理量，避免重复投资。
（二）达标标准：符合国家与地方环保要求
浙江省对半导体实验室污水排放的要求严格遵循《半导体工业污染物排放标准》（GB 39731 - 2020），同时部分地区（如杭州、宁波）还制定了更严格的地方排放标准（如氟化物浓度限值降至 8mg/L 以下）。实验室在选型时，需明确设备对各项污染物的处理能力，确保出水水质满足国家与地方标准。例如，针对氟化物，需选择氟化物去除率可达 99% 以上的设备；针对重金属离子，需选择能将其浓度降至 0.1mg/L 以下的设备。此外，设备应具备完善的在线监测系统，能够实时监测出水水质，并提供数据记录与导出功能，以便应对环保部门的检查。
（三）运维成本：综合考量设备寿命与运行费用
运维成本是实验室设备选型的重要考量因素，主要包括设备折旧、药剂消耗、能源消耗、人工维护等方面。在设备折旧方面，应选择耐腐蚀材质、使用寿命长的设备（如艾柯设备使用寿命可达 10 年以上），降低年均折旧成本；在药剂消耗方面，选择药剂投加量少、药剂利用率高的设备，例如艾柯设备的专用重金属螯合剂投加量仅为传统螯合剂的 60% - 80%，且可与其他药剂协同作用，减少总药剂消耗；在能源消耗方面，选择具备变频节能功能的设备，如艾柯设备的水泵与风机采用变频控制，在低负荷运行时可降低能耗，年均能源消耗较传统设备减少 20% - 30%；在人工维护方面，选择自动化程度高、维护便捷的设备，例如艾柯设备的模块化设计使部件更换便捷，智能控制系统可实现故障预警与自动诊断，减少人工维护工作量，年均人工维护成本可降低 50% 以上。
六、政策导向：半导体实验室污水排放新规与设备适配要求
近年来，国家与浙江省不断加强对半导体行业的环保监管，出台了一系列污水排放新规，对实验室污水处理设备提出了更高的适配要求。2023 年，生态环境部发布《关于进一步加强半导体工业污染防治工作的通知》，明确要求半导体实验室需安装 “预处理 + 深度处理” 的二级污水处理系统，且处理后污水需进行在线监测，数据实时上传至环保部门监管平台；同时，通知鼓励实验室采用污水资源化技术，提高水资源利用率。浙江省也于 2024 年出台《浙江省半导体产业环保专项行动方案》，提出到 2026 年，省内所有半导体实验室需实现污水处理设施的智能化升级，配备 AI 辅助决策系统，具备水质预测、故障预警与工艺优化功能；此外，方案对实验室污水中的特征污染物（如氟化物、重金属、难降解有机物）的排放标准进行了进一步细化，要求处理设备具备针对性的处理技术。
为适应政策导向，艾柯实验室污水处理设备不断进行技术升级：一是强化在线监测与数据上传功能，设备配备的多参数监测系统可实时检测 pH 值、COD、氟化物、重金属浓度等指标，并通过 4G/5G 网络将数据上传至浙江省环保监管平台，满足政策要求；二是研发污水资源化模块，通过 “反渗透 + EDI” 工艺将处理后的尾水净化至超纯水标准，可用于实验室清洗与冷却，实现污水回用，符合政策鼓励方向；三是融入 AI 技术，开发了基于机器学习的工艺优化系统，该系统通过分析历史运行数据，可预测污水成分变化，并提前调整处理参数，提升处理效率与稳定性，满足浙江省智能化升级的要求。未来，随着环保政策的不断收紧，具备高效化、智能化、资源化功能的污水处理设备将成为浙江省芯片工艺验证实验室的主流选择。
